[AutoCAD] 반경 그리기(Offset, Pedit).

보고서를 작성할 때

어떤 대상지가 있는 경우,

그 주변으로 100m, 500m, 1km 등

반경을 그려야 하는 경우가 있다!



그치만 어떻게 그려야 하는지

모르는 사람들이 많을거 같아(내생각인갘ㅋ)

글을 작성해 본다 ㅎㅎ



일단 대상지가 있다고 생각하고

수치지도를 다운받아온다!

[AutoCAD] 수치지도 다운.



그리고 대상지를 수치지도 위에 올려주고!

시작을 해보자!

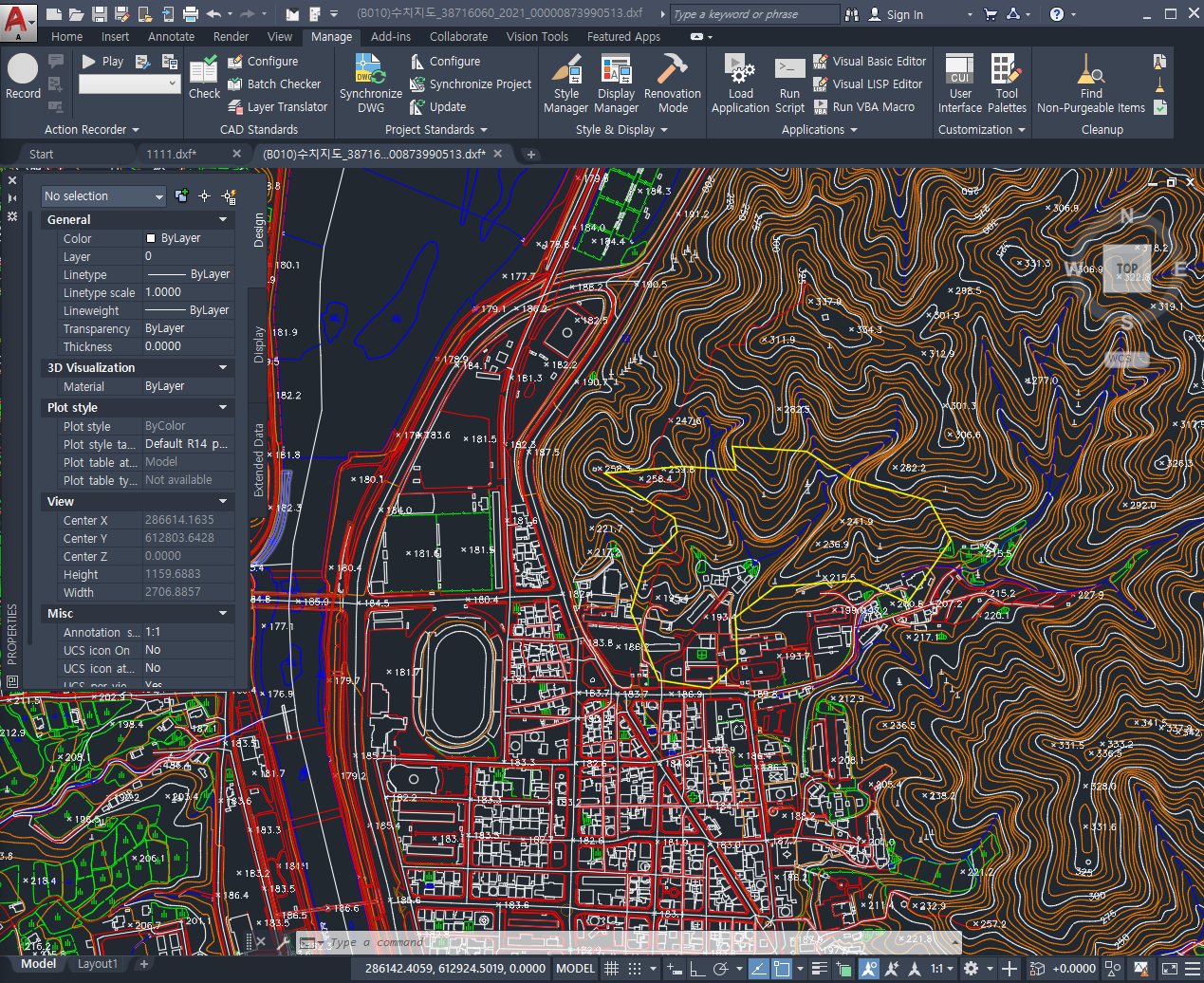

나의 대상지는 다음과 같다고 할때!



대상지를 먼저 CO(COPY)를 사용해서 하나 복사해 준다.

그리고 M(MOVE)로 다시 대상지에 똑같이 겹쳐 준다!

F3 이 Object Snap 이다!(참고)



그 다음 대상지를 선택해주고

PE(Pedit)을 입력해주고 엔터 치면!



PEDIT Enter an option [ Open, Join, Width, Edit vertex, Fit, Spline, Decurve, Ltype gen, Revers, Undo ] :

이라고 뜰 것이다

여기서 보이는 Spline을 사용해 줄것이다. S 입력 ㄱㄱ



그러면 다음 사진처럼 원래 대상지와 둥근 형태의 대상지 두개로 나타난다!



이제 둥근 대상지를 선택해 주고!

Offset을 입력해 준다!



그러면

OFFSET specify offset distance of [ Through Erase Layer ] <Through> :

라고 뜬다.



여기서 입력은 하지 말고 둥근 대상지를 한번 눌러주고,

Specify second point : 가 뜨면

마우스를 바깥 쪽으로 옮기고,

원하는 간격을 입력해 준다,



나는 200을 입력해 줬다.

(수치지도상 200은 200m를 말함,, 참고)

1 &rarr; 2 &rarr; 3



200 입력하고 마우스는 바깥쪽!



반응형



그리고 바깥쪽을 눌러주면!!

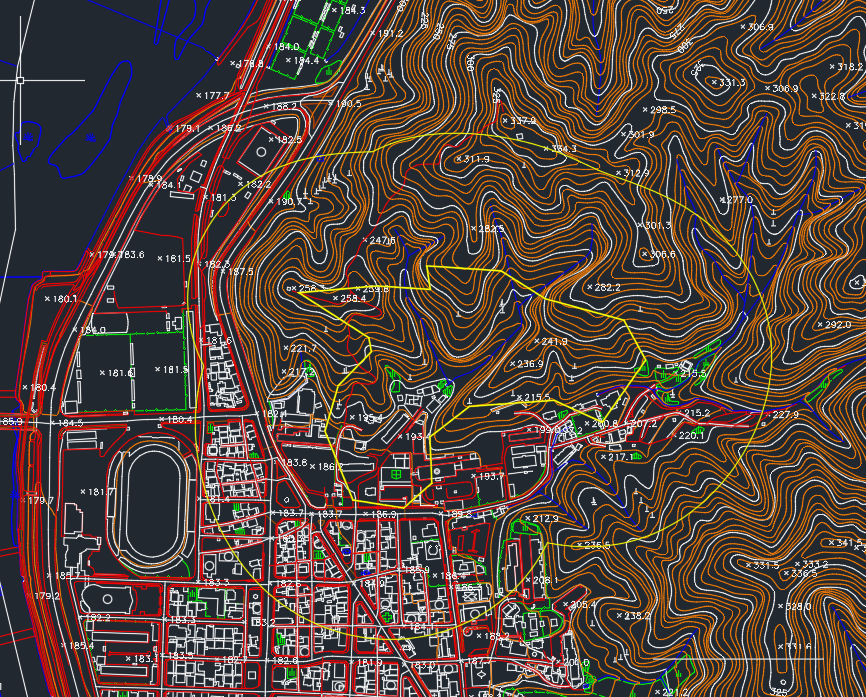

짜잔!

반경이 하나 생성된다!



더늘리고 싶으면 더 offset을 또 사용하면 된다!



그런데 가끔 아주 가끔 offset 이 안될때가 있다,,,

이럴땐 offset 을 1m, 10m,,, 등

짧은 거리를 먼저 해보기 바란다

그러면 되는 거리가 있을 것이다..

원하는,,거리만큼,, 그 단위로 offset을 하여

나아가보면 되겠다,,,

아니 연속으로 하면된다,,



만약 100m offset은 안되는데 10m offset이 되면,

처음에 10m 한 반경을 다시 10m,

다시 10m를 다시 10m 하면 된다,,ㅋㅋㅋㅋ



어쩔수 없다,,,



아무튼 반경을 그렸으면,

플롯하여서

반경도? 를 그려주면 된다.

↓

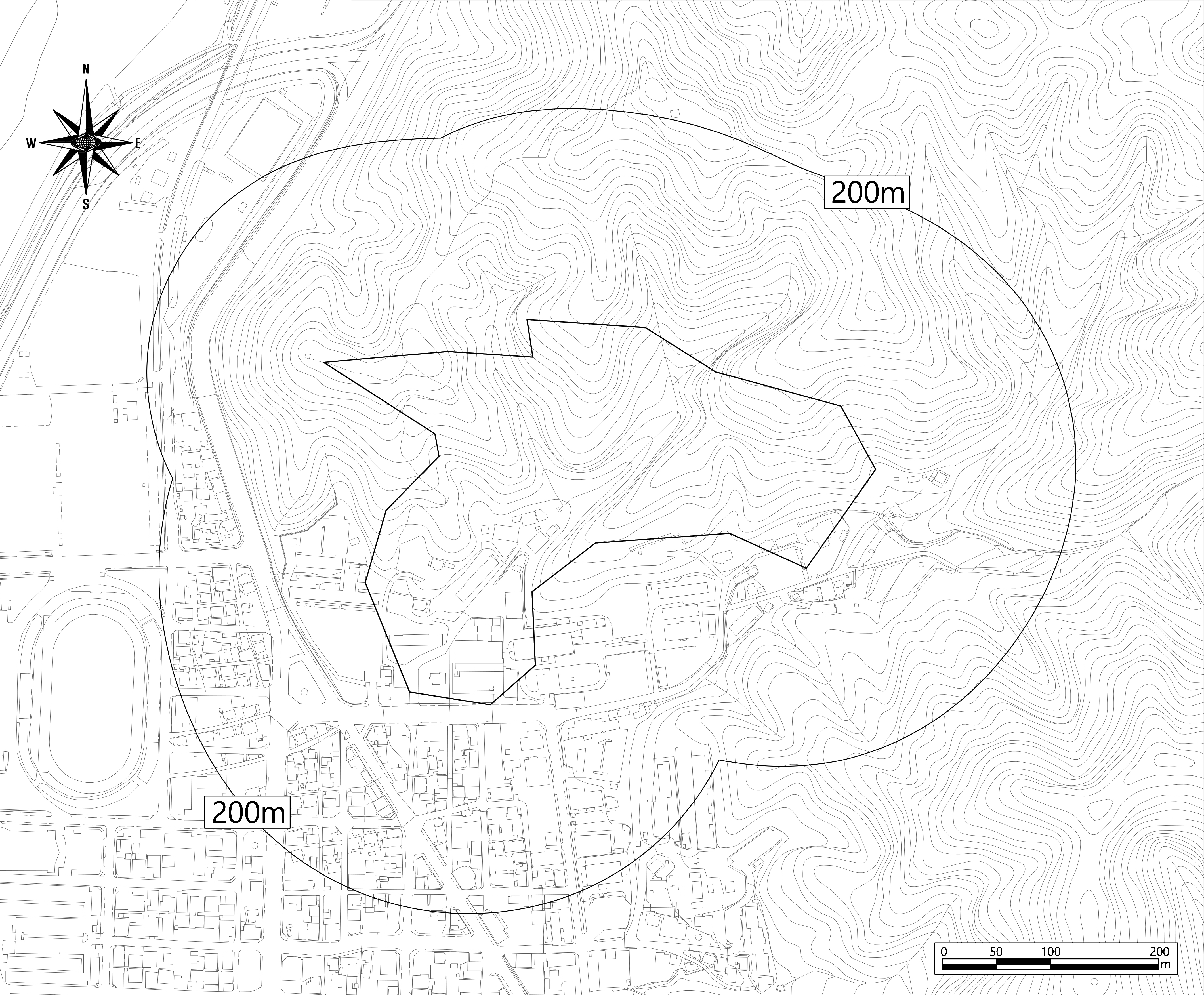

대충 이런식으로 그릴 수 있다!

ㅎㅎ,,



연습해보도록 합시다!



- 끝 -
