[AutoCAD] 플롯 스타일 테이블

캐드 상에  그려진 도면을 플롯하는 경우,

플롯 스타일을 사용해야 편하게, 원하는 데로 플롯이 가능하다고 생각을 한다!

어떤 선은 두껍게, 어떤선은 얇게 등등등 많은 변화를 줄 수 있다!

물론 필자인 나도 제대로 사용하지는 못한다,,,

창의력이 부족한 건가,,하하하

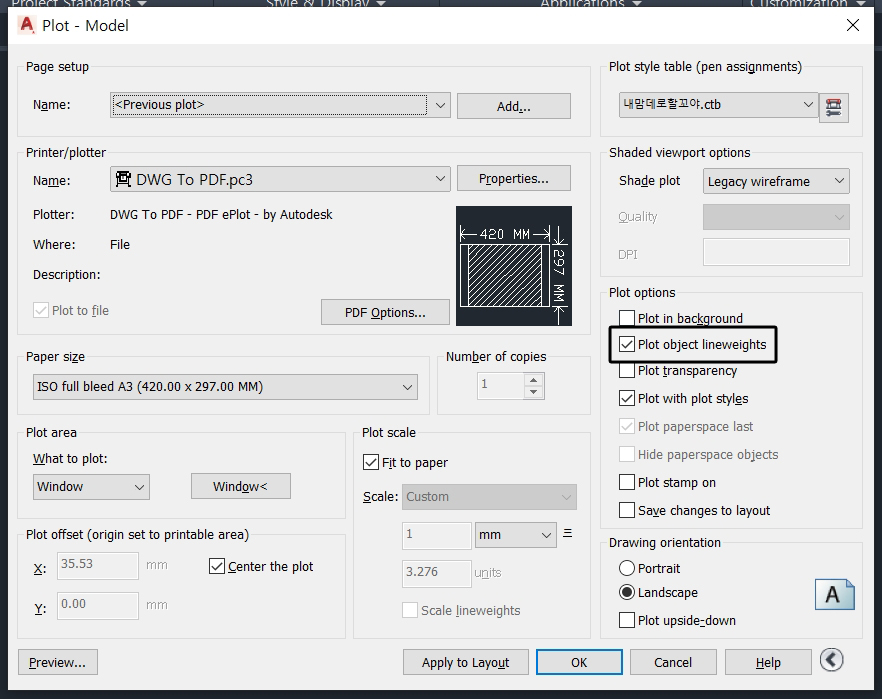

Plot Style은 다음 사진처럼 Ctrl+P를 통해 Plot-Model에 들어가면

우측 상단에 있는 것을 볼 수 있다.

PlotStyle

PlotStyle은 기본적으로 여러가지가 이미 만들어져 있으며,

아래에 ' New... ' 를 선택하여 원하는데로 설정이 가능하다!!



' New...' 을 클릭해보면!

아애 새로만드는 ' Start from scratch ' 를 선택해준다

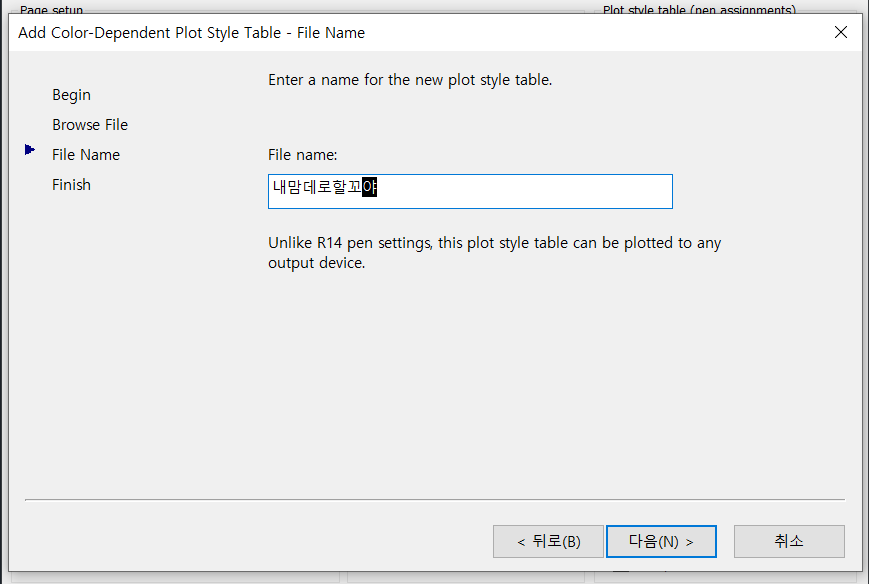

그다음 파일이름을 마음데로 정하시면 됩니다

내 File name은 검은 봉다리 필수,,



아무튼 이름을 정하고 다음을 누르면 Plot Style을 설정할 수 있는 창이 나타난다!

Plot Style은,,, 나중에 바꿀수 있으니 일단 마침을 눌러준다!



그러면

짜잔~ .ctb파일이 생겨난다!!ㅎㅎ

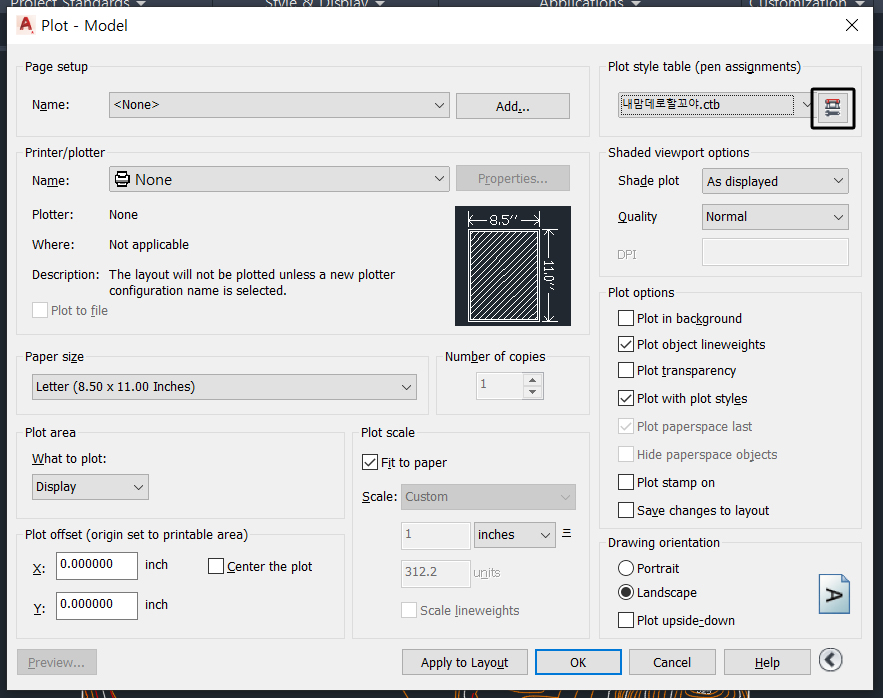

이제 .ctb 오른쪽에 있는 버튼을 누르면, 다음과 같은 창이 뜬다.

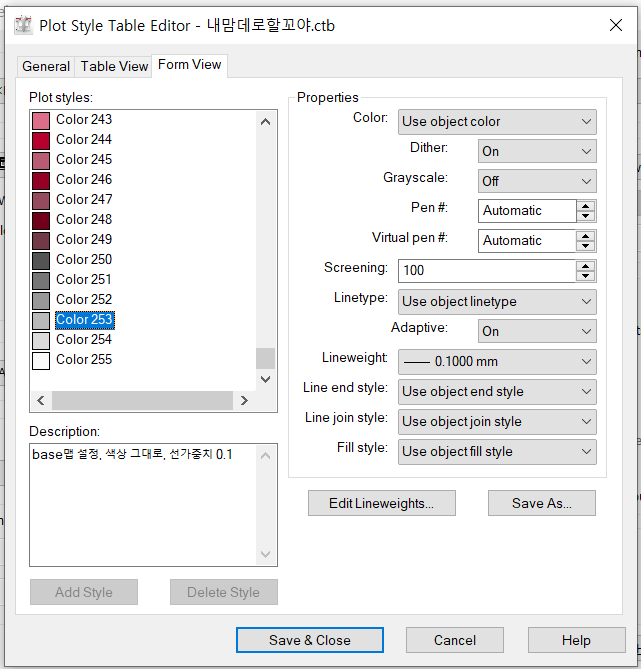

①은 설정할 색상을 고르는 곳!

②는 ③에서 설정한 내용의 설명을 적어두는 곳!

③은 ①에서 선택한 색상의 속성을 변경하는 곳!

이다.



반응형



이런식으로!

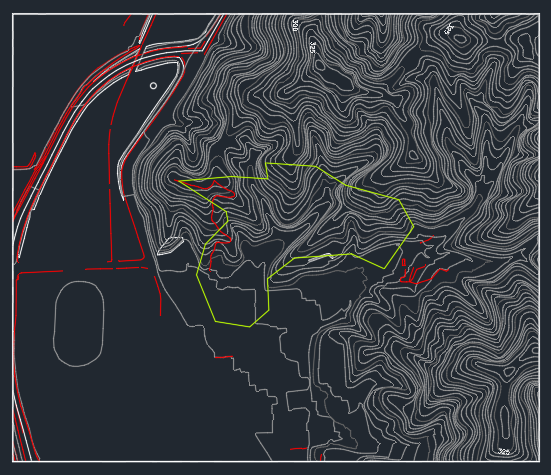

다음은 같은 전역폭(Global width) 0을 가진 선들을 가지고 플롯을 해볼 것이다.

↓

이렇게 플롯이 가능하다!



근데 플롯 할 때 중요한 설정이 있다!

바로

object lineweight(선가중치) 체크가 되어있는지 확인해주는 것이다!



체크가 안되어있으면,,,, 생각한데로 plot하기가 어려워지는 것이다!



- 끝 -
