[AutoCAD] CTB 만들기, 설정 및 추가하기.



오랜만에 글을 써본다 ㅎㅎ

글을 자주 써야지 라고 마음은 먹었지만,, 생각보다 실천하는 것이 어려운거 같다,,ㅠ

아무튼 ctb에 대해 알아보자!!



1. CTB란?

Color 머시기머시기 TaBles 이라고 하며, 선의 색상에 따라 선 가중치(두께) 조절을 하거나,

선 색상을 바꾸거나 등등 plot 하기위해 설정하는 거라고 생각하면 된다 ㅎㅎ



말로 설명을 잘 못하는 편이라 험험ㅎㅎ



반응형



아무튼 일단 설정하는 방법을 알아보자 ㅎ



2. CTB 만들어보기.

Ctrl + P 단축키를 눌러서

plot창을 열어준다.





그리고 오른쪽 상단에 None 을 눌러준다 !

그러면 맨 아래에

New... 가 나온다!





New...를 누르면,





Start from scratch 를 누르고 다음을 눌러본다!

(아래 두개는 안해본거는 안비밀ㅋㅋㅋ)



그리고 ctb 이름을 적어준다!





그리고

다음!





마침! 을 누르고

ctrl + P 누르면!





이렇게 들어간 것을 볼 수있다!!!!



3. CTB 설정해보기.

여기서 Example.ctb 선택해 주고 오른쪽 편집마크를 선택해준다.





그럼 요런 화면이 뜨는데,

'Plot styles:' 에서는 편집하고 싶은 색상 번호를 선택,

'Description:' 에서는 어떻게 편집했는지, 어떤 용도로 쓸건지 등 내용을 적어주고,

'Properties' 에서 편집해주면 된다!!



예시를 보여주자면!

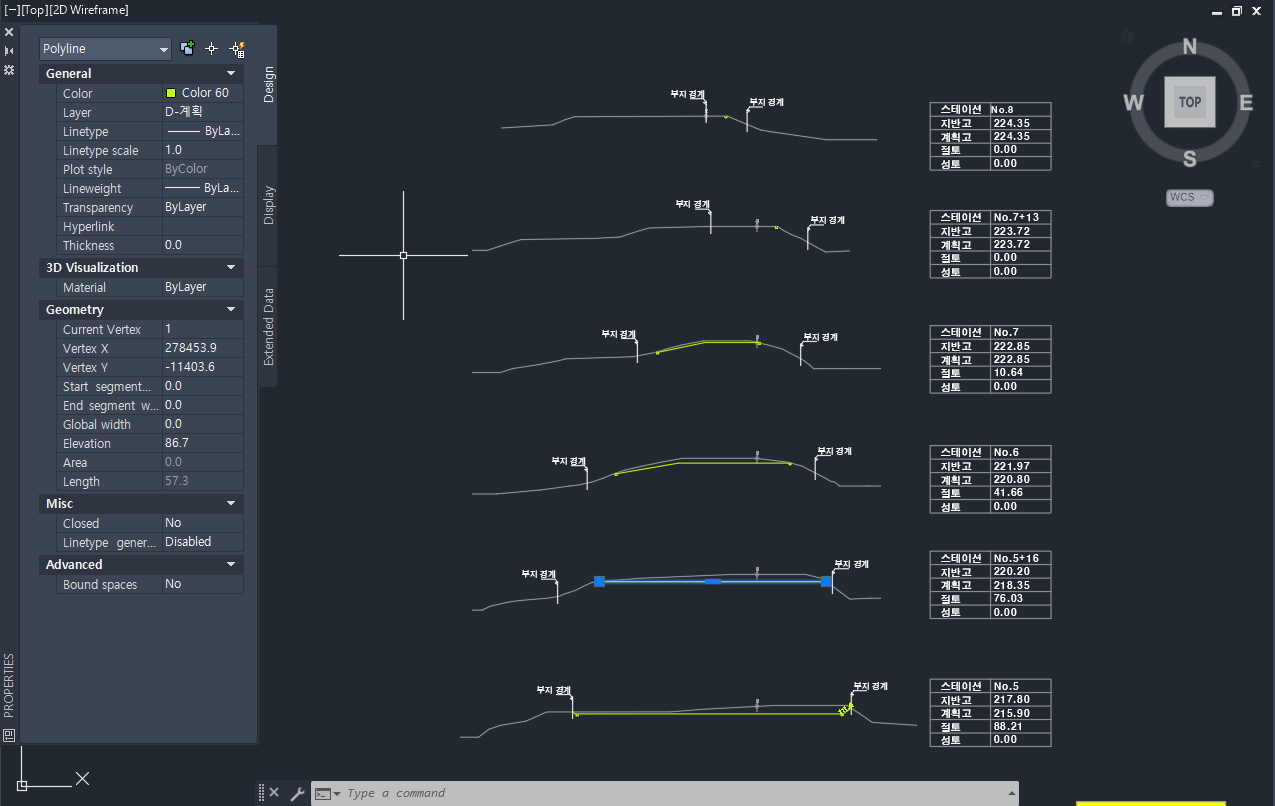

요런 횡단면도가 있다고 가정할 때,





현재 지반선은 253번 Color로 설정,

계획선은 60번 Color로 설정하고,

위에 보여준 Plot Style Table Etidor로 들어가준다.



그다음 253번 Color 와

60번 Color를 편집 해준다!!



요런식으로!



60번 Color  검은색_0.1mm 두께



253번 Color  색상그대로_0.15mm두께



그리고 플롯해서

아무것도 안했을 때와 차이를 보면 다음과 같다!



아무것도 안건드린거,,



편집한거,,



먼가 더 깔끔해지지 않았나!!!!

(아닌가,,)



암튼 그렇다 ㅎㅎ



근데 그런 궁금증이 있을 수도 있다.

그럼 그냥 처음부터 색을 검은색으로하면되지 않냐?



캐드상으로 보았을때 검은색으로 하면,,,

눈에 잘 안띄기 마련이라 최대한 잘보이는 색으로 두어야

복잡한 도면에서 쉽게 찾을 수 있다.

(maybe  ㅎ)



왼쪽은 계획선이 Color 60번, 오른쪽은 Color 250번



눈에 잘띄지 않는가!?!?!?!?!?!?!

험험





3. CTB 추가해보기.

ctb는 다른사람이 만든것을 가져와서

사용할수도 있다!



어떤 설계사에서는

도면을 만들고나서 ctb를 줄때도 있는데(친절에 감덩함,,),

그 ctb를 추가해서 사용하면

개꿀,,



CTB 추가를 하려면 일단 캐드에서

맨왼쪽 맨위에  'A'를 클릭해준다!



그러고 Print > Manage Plot Styles 를 누르면

폴더가 열리는데,

거기에 복붙이나 잘붙 해주면 된다!!



만약에 이런 ctb를 받았다고 가정하자!

요거를 열린 폴더에 넣으면!





이제 ctb가 캐드에서 생길 것이다!

아 캐드로 일단 돌아가서 'RE' 단축키를 누르고 엔터! 를 눌러주자!





그러면 추가된 것을 볼 수 있다!!!



설계사분들,, 도면 만들고 ctb 같이 보내주세요,,ㅠ



아무튼 잘쓰시길 바랍니다 허허

오늘은 여기까지 ㅎ



- 끝 -
