[AutoCAD] PolyLine폭 설정.

캐드상에서 PolyLine(PL)을 그어보면,

일정한 두께의 선으로

연속해서 그릴수가 있는데,

초기 설정으로 폴리라인의

폭 두께는 0.0 이라는 것을

알 수 있다.

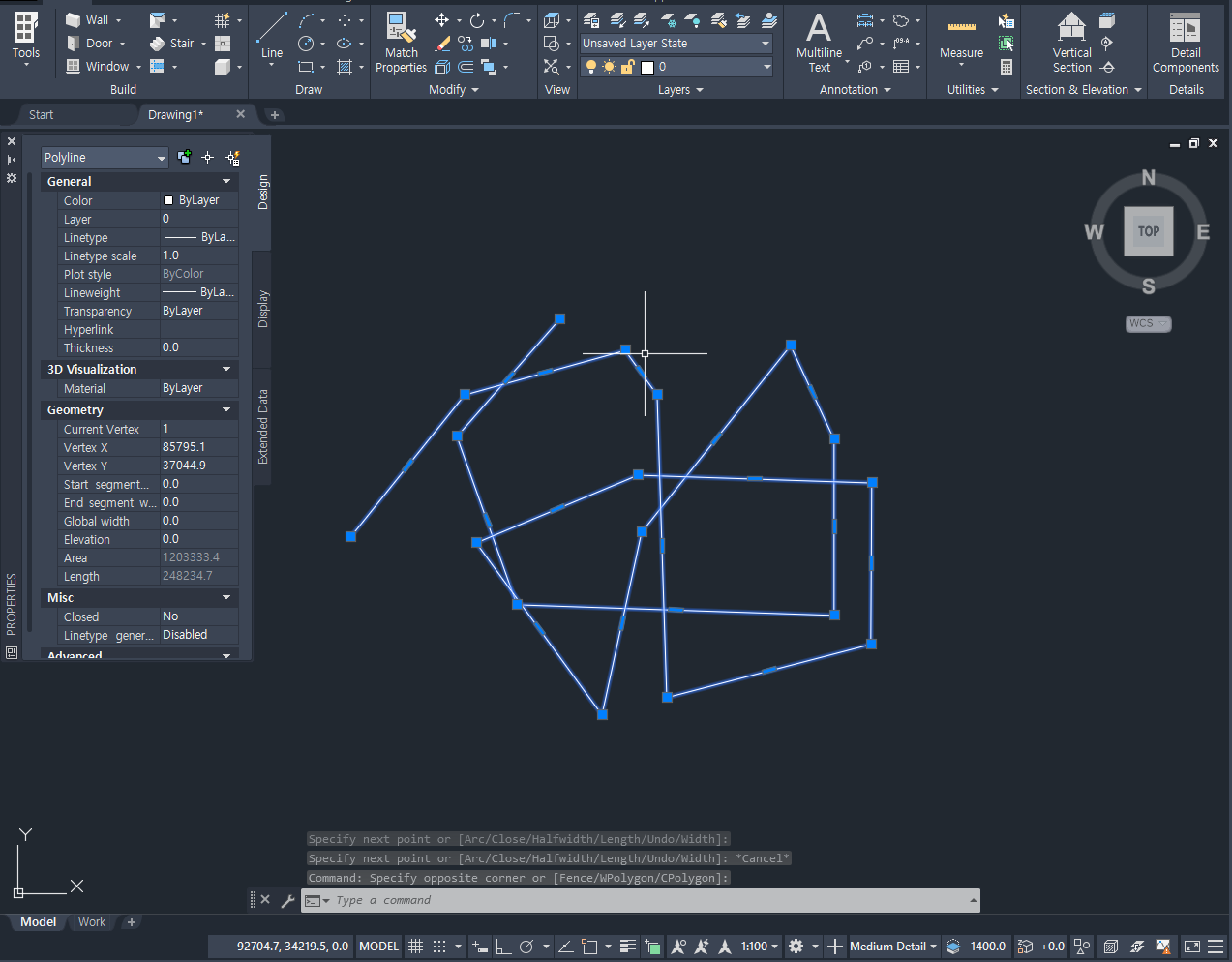

속성창의 Global width를 보면 0.0으로 표시되어있음.

반응형

폭을 조절 할 때는,

속성창의 Global width를 변경시켜주는

방법도 있지만,

변경을 하면서 그려주는 방법도 있다.



PL 단축키를 눌러주고,

기준점을 클릭 해주면

Arc Halfwidth Length Undo Width 가 뜨는데,

여기에 W를 입력해 준다.



그러면 시작할때 두께를 입력하라고 뜨는데,

10을 넣어주고 엔터.



끝날때 두께도 입력하라고 뜨는데,

똑같이 10넣어주고 엔터를 치고나서 그림그려주면,



Global Width가 10.0으로

나오는 것을 볼 수 있다.

그리고 이것을 조큼 응용하면,

캐드상에서 화살표 그리는 방법중 하나임을 알 수 있다.



PL입력 > 기준점 클릭 > W 입력 > 50 입력 >

50 입력 > (선그려주기) > W입력 > 200입력 >

0입력 > 그려주기

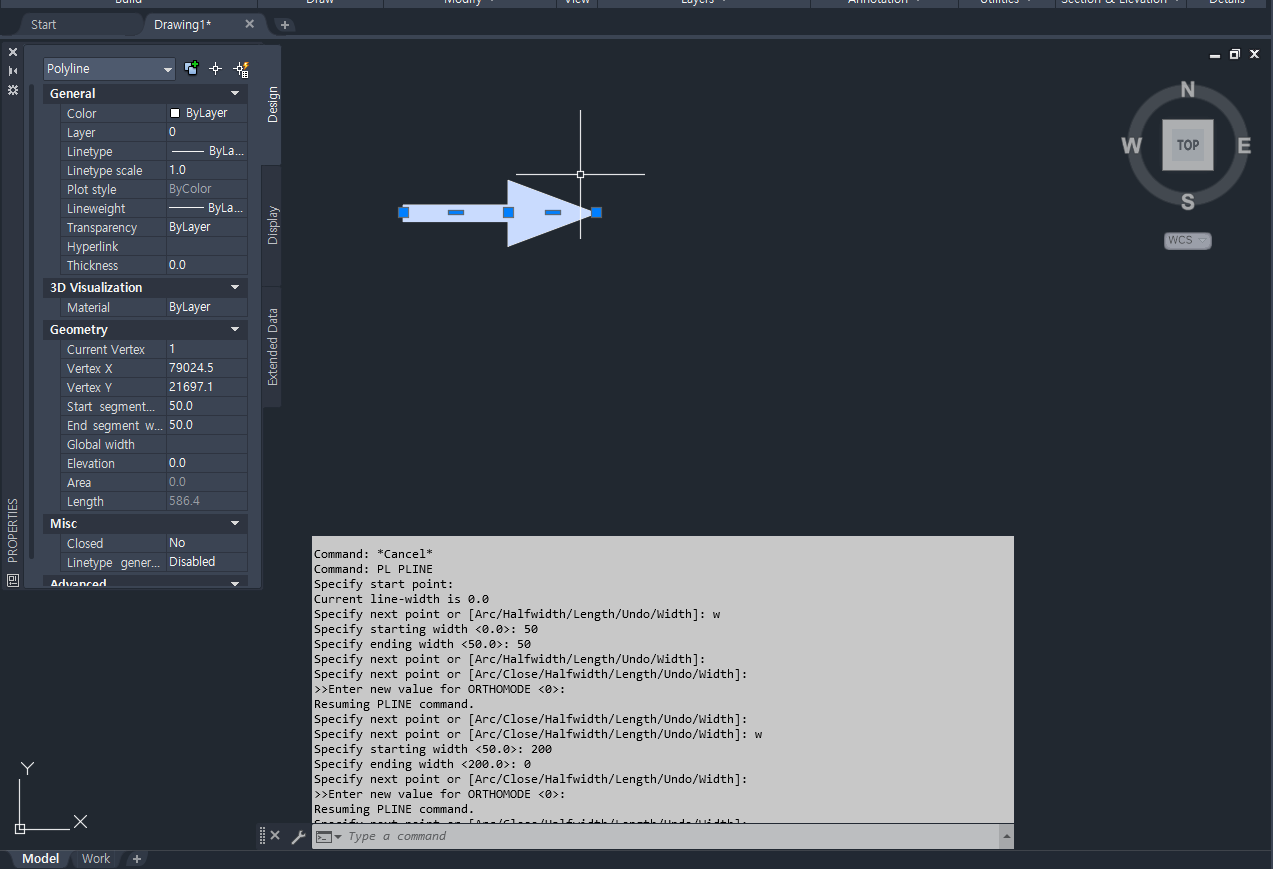

순으로 하면 다음 처럼

화살표가 그려지는 것을 볼 수 있다!

한번 연습해 보시길,,ㅎㅎ



- 끝 -
